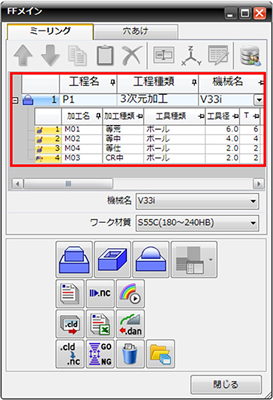

メイン画面の刷新 操作系

[工程]、[加工]をツリー形式で表示。
メイン画面上で加工工程の確認、編集などが容易にできます。

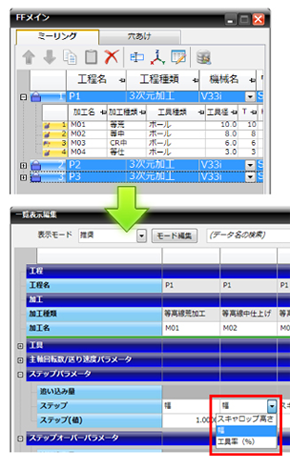

一覧表示編集の新設 操作系

選択した工程および加工の設定内容を、一覧表示させます。
複数の加工を比較しながら作業できるため、迅速かつ正確な編集ができます。

従来と比較し、工程および加工の設定工数を、50％以上削減できます。

一覧から設定内容を編集できます。

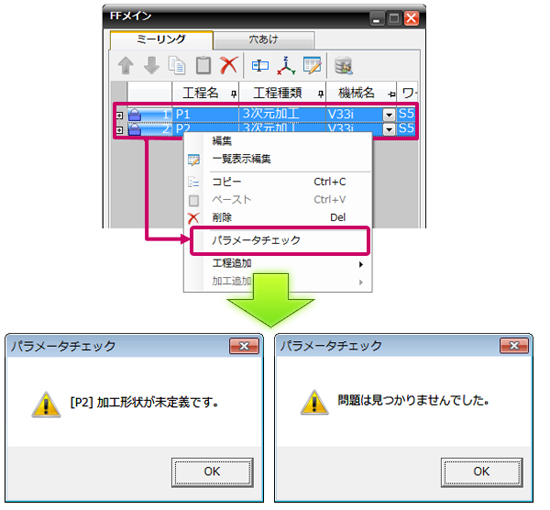

パラメータチェック機能の追加 操作系

軌跡計算前に[パラメータチェック]を行うことで、設定漏れなど不備を発見することができます。

トライ＆エラーによる確認/修正作業を、大幅に削減できます。

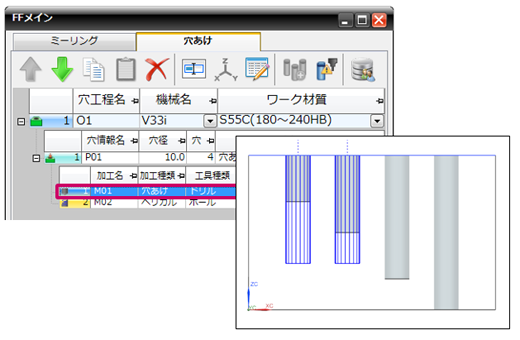

穴形状とガイド図の干渉チェック機能を新設 操作系

干渉が見つかった場合、登録データリスト、ガイド図で確認することができます。

軌跡計算前に干渉部分を発見して、データ修正することができます。

経路加工の機能拡張 加工系機能

かけ下がり防止

経路加工で、Z方向に下がりません。

工具の側刃を使うため、高硬度材の加工に有効です。

かけ下がり防止時の経路追い込み

かけ下がり防止機能を有効にしたとき、XY方向の追い込みが加工です。

工具負荷の軽減を考慮した、加工を実現できます。

底部コーナR付け 加工系機能

投影、等高投影、経路加工で、底部にコーナRを付加します。

かけ上がりや、かけ下がりの時にかかる工具負荷を抑えます

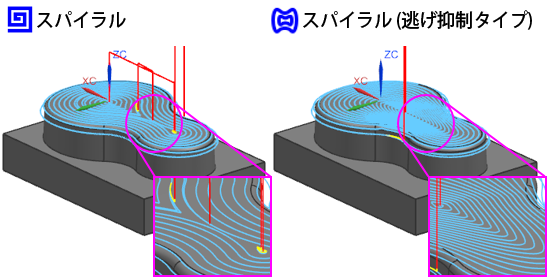

投影加工に動作モードを追加 加工系機能

「スパイラル（逃げ抑制タイプ）」を追加しました。
従来の投影スパイラル動作とは異なり、スパイラルの領域を分断することなく一筆書きで加工を行います。

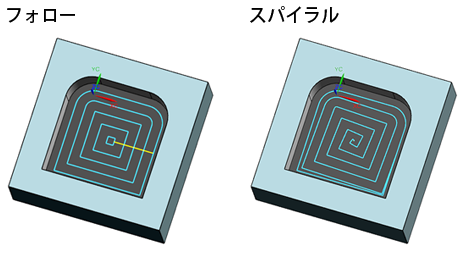

平面加工に動作モードを追加 加工系機能

「スパイラル」を追加しました。
走査線、フォロー、スパイラル（新メニュー）の中から、目的に合わせたパスを作成することができます。

ピックフィードの移動による形状の打痕を抑制できます。
パス間を接続する動作がないため、加工面の仕上がり、加工効率ともに優れています

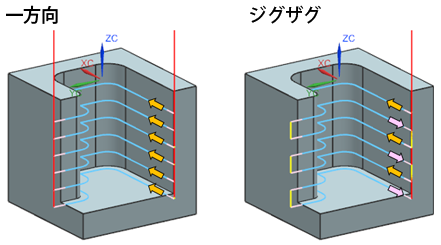

2D輪郭加工にジグザグ動作を追加 加工系機能

2D輪郭加工のZ追い込み動作に、ジグザグ動作が指定できるようになりました。

開曲線を効率よく追い込むことができるため、加工時間が短縮できます。

バリ除去機能 加工系機能

各Zレベルを、繰り返し加工するパスを出力します。

磨きやバリ取りが困難な小さい形状で、特に有効です。

シミュレーションモードの追加 FF/SIM

拡張モード

5軸加工用に使用していた高精度シミュレーションモードを3軸加工でも使用できます。

立ち壁部分の結果表示、切削アニメーションの表示、加工機との干渉チェックなど、より確かな結果を得られるようになります。

切削アニメーション

拡張モードの「データ作成（詳細）」で、切削動作のシミュレーションをアニメーション表示します。

切削状態を、より正確に確認できます。
