等高線 + 削り残し加工の追加

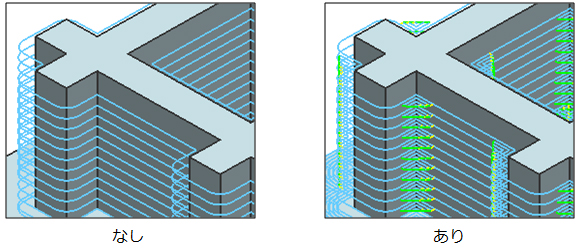

等高線中仕上げ、等高仕上げ加工に、コーナR加工(等高)のパスを同時出力できるようになりました
コーナR部の削り残しを一定の工具負荷で等高線加工できるため、等高線加工の前にコーナR部加工を追加する手間を省けます

レベル毎にコーナR部加工(等高) → 等高線加工の順で、無駄のない加工を行います

逃げ動作の改善

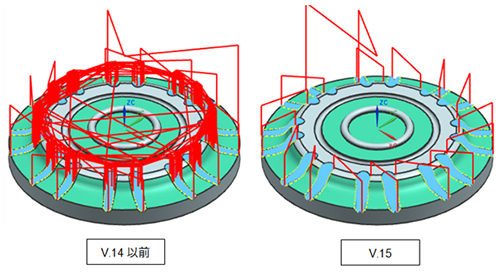

等高エリア優先の逃げ動作を改善しました
逃げ動作を大幅にカットすることで、加工時間を短縮できます

等高加工ジグザグ動作の場合、より少ない逃げ回数で加工できます

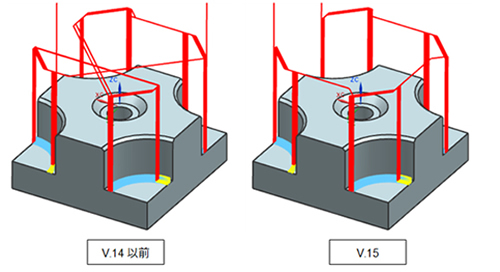

CR領域沿いの逃げ動作を改善しました

無駄な動きを省いた、最短ルートで早送り動作を決定します

仕上げ代パラメータの機能追加

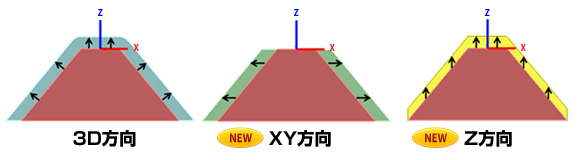

従来の3D方向に加え、XY方向、Z方向の仕上げ代を指定できるようになりました

電極作成時に揺動パターンに応じた減寸量が設定できます
オフセット面、チェック面にも設定可能です

中間ファイルの再利用

軌跡計算時に作成される中間ファイルを利用し、2回目以降の軌跡計算を高速化しました

切削パスに影響を及ぼさない回避高さや工具番号等のパラメータにおいて、非常に高い効果を発揮します

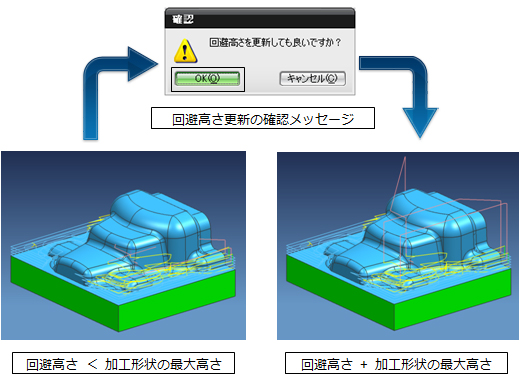

回避高さ自動更新機能の追加

回避高さが加工形状の最大高さより低い場合、自動的に回避高さを
"加工形状の最大高さ+回避量" に更新するようにしました

回避高さの設定忘れによる、逃げ動作の干渉を回避できます

工具メーカの加工条件DBを利用

加工条件データベースに工具メーカの加工条件をインポートし、工具メーカの加工条件を使用して、NCを出力することが可能になりました

ご協力メーカ 一覧

※ 今後も、精力的に工具データの提供元を増やしていく予定です
