V.13.x 新機能

断面沿いスキャロップ一定動作

急斜面部加工の効率化

斜面の角度によって、切り込み量を設定できるようになりました。
工具の側面を活用することで、急斜面部の加工時間を短縮します。

フラットエンドミル使用時の急斜面部加工の効率化

指定した断面に対してスキャロップを求め、設定できます。
フラットエンドミル使用時に指定したスキャロップを守りながら、加工時間を短縮します。

緩斜面の加工の効率化

指定した断面に対しスキャロップの計算を行うため、目的の切り込み量を設定できます。
大きな切り込みで効率よく加工できるため、荒加工に向いています。

丸駒底面干渉チェック機能

丸駒フェースミルの底面がワークに接触し、フェースミルが破損するのを防ぐ機能です。

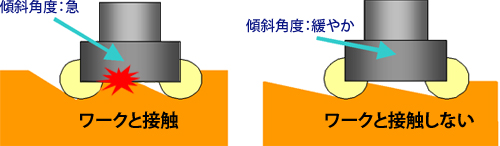

アプローチ時の干渉

傾斜切込みをする際、ワークと工具底面の接触箇所の傾斜角度を自動的に調節し、ワークへの接触を防ぎます。

ポケット部の加工での干渉

丸駒フェースミルの底面干渉が発生する、狭いポケット部のパスを作成しません。

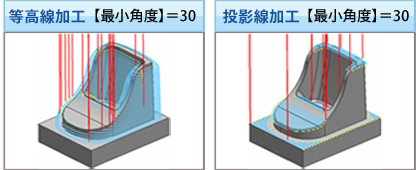

角度による加工領域の設定

加工領域の設定で、角度による指定が出来るようになりました。

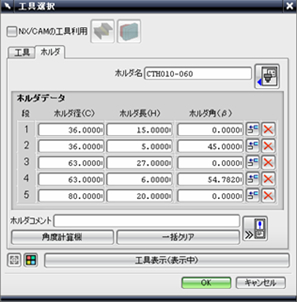

ホルダの20段対応

ホルダに登録できる段数を20段へ拡張し、詳細なホルダ形状の登録が可能になりました。

工具データベースの改善

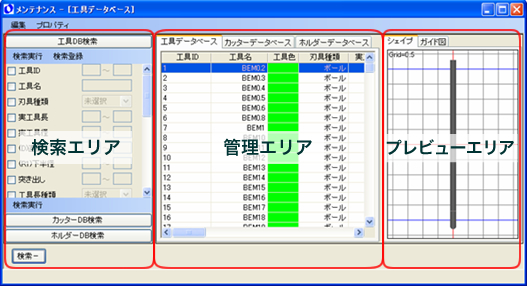

管理画面のインターフェースを一新

メンテナンス画面の操作が、わかりやすくなりました。

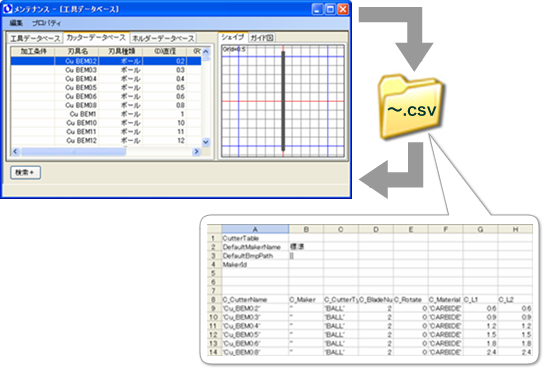

カッター、ホルダのインポート/エクスポートが可能に

表計算ソフトなどで編集が出来るようになりました。

丸駒底面干渉チェック機能の追加

丸駒底面干渉チェック機能が、平面加工でも使用できるようになりました
等高線荒加工、トロコイダル加工でも使用できます。

丸駒底面干渉チェック機能とは？

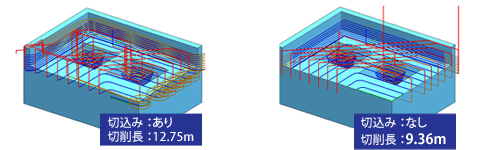

STKファイル読み込み時の仕様変更

STKファイル読み込みで、丸駒底面干渉チェックを指定した場合でも、領域外傾斜切込みを“なし”に設定できるようになりました。
領域外傾斜切込みを"なし"にすると、領域外での3次元アプローチをなくし、加工時間を短縮させることができます。

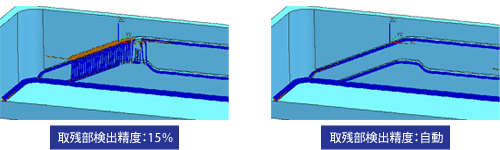

取り残し部検出精度の自動決定

コーナR部加工の取残部検出精度が、パス計算時に自動設定される機能を追加しました。
適正なパスが作成されたかった場合、精度の値を変更して再計算する「トライアンドエラーの時間」を短縮できます。

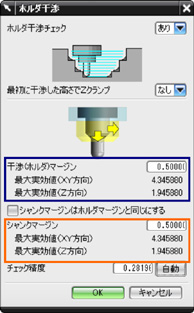

ホルダ干渉チェック時のZ領域設定

ホルダ干渉チェックを使用時、加工領域のZ-MAXが指定できるようになりました。

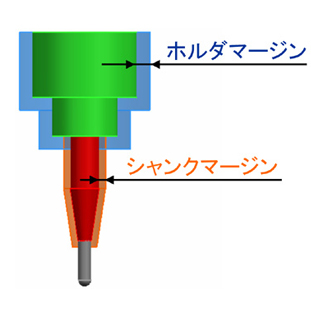

従来まで一律であったホルダとシャンクのマージン量が、それぞれ個別に設定できるようにします。

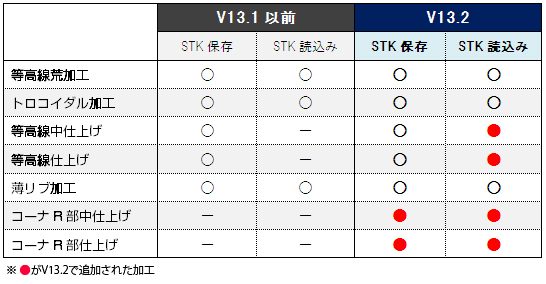

新STKファイル

STKファイルの保存種類に"あり（高精度）"が追加されました。
高精度モードでは凸部の削り残しを正確に把握し、パスを作成することができます。
