V.12.x 新機能

穴あけ機能の追加

固定サイクルや輪郭加工での穴加工データを作成します。
3次元モデルから穴の位置・深さを自動で検索して登録できます。

固定サイクル

面取り（輪郭加工）

座ぐり（繰り広げ）

座加工（ヘリカル)

加工条件の追加

40,000回転機用の条件が追加されました。

加工予測時間の高精度化

加工機の加減速を考慮して加工予想時間を算出するため、適切な生産予定が立てられます。
弊社テスト用NCプログラムにて、予測時間精度：±5％ を記録。

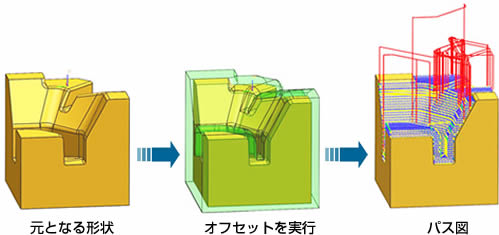

削り残し領域の追加

大荒加工など、形状に対して一定の削り残しがあるワーク形状を登録することが出来ます。

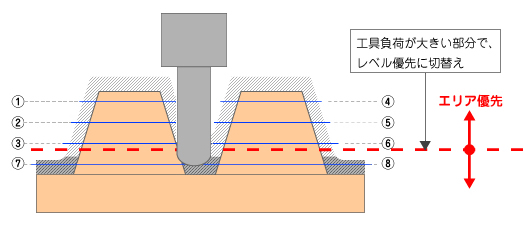

等高線加工の加工順序

工具負荷を考慮して、等高線の加工順序を自動決定します

工具負荷が少ない（一定）部分は"エリア優先"、島と島の間など工具負荷が大きくなる部分を"レベル優先"に自動切換。
加工の効率を上げつつ、工具負荷を一定にすることが出来ます。

【 凡例 】

加工モデル

削り残し部分（未加工）

削り残し部分（加工済）

切削パス

加工順序

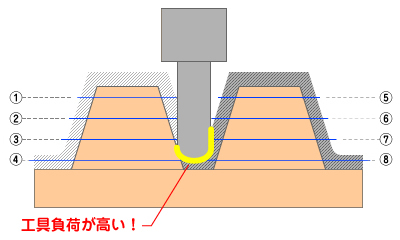

加工時間を短くすることだけを考えると…

逃げ動作が少ないため、加工時間は短縮できますが、加工順序④のラインのあたりから工具負荷が大きくなります。

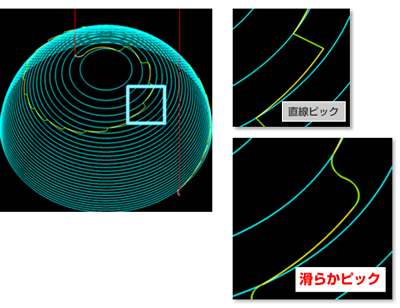

滑らかピック（等高線加工機能）

等高線加工のピック跡が目立たないピックフィード動作を追加。
加工面品位を向上させ、加工時間を短縮します。

薄リブ加工機能（等高線加工機能）

銅電極　薄リブ加工専用のカッターパスの生成

加工中の負荷を考慮し、薄リブ加工専用のカッターパスを生成します。
従来の3次元加工用の等高線加工では、倒れやすかった薄いリブの加工手法が改善されました。

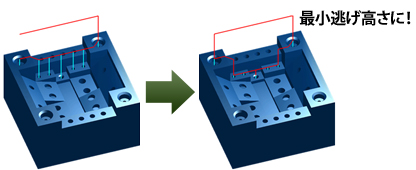

穴あけ加工機能（回避動作）

穴あけ加工の復帰位置（リファレンス点）を改善

無駄な動きを減らし、加工時間を短縮します。 障害物を避けて、早送り動作が最適化されます。

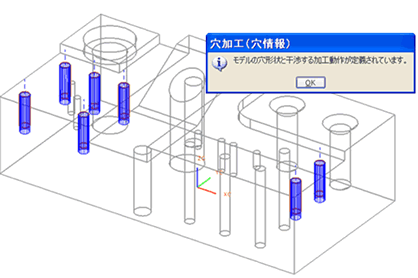

穴あけ加工機能（穴の形状とガイド図の干渉チェック）

穴あけ加工の復帰位置（リファレンス点）を改善

穴加工の設定内容とソリッドモデルを比較し、干渉をチェック。
パス計算前に、指定された穴の干渉チェックが可能です。

CL表示機能（複数ファイル表示）

CLファイルの重ね書きが可能になりました。
複数加工の一括計算をしなくても、つなぎ目の確認が出来るようになりました。
データの作成漏れも、目で見て、確認できます。

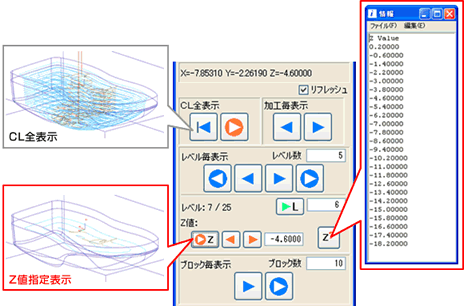

CL表示機能（Z値指定）

Z値情報から目的の数値を指定し、CLデータを抽出表示
気になる部分のCLデータを、簡単にすばやく確認できます。

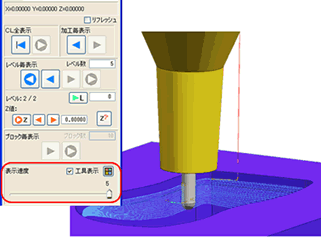

CL表示機能（工具表示／動画）

工具を表示して、CLデータを動画表示
工具の動きを確認できるようになりました。

切削加工条件の追加

３万回転主軸機用、４万回転主軸機用の加工条件データベースを追加

加工機に合わせて、データベースのバージョンを選択できます。

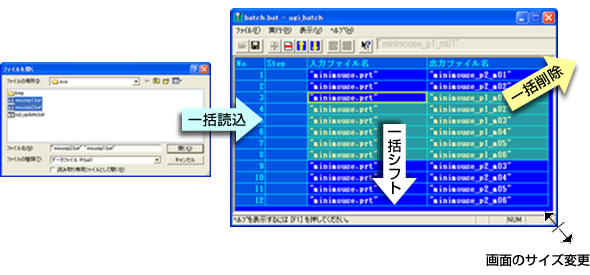

バッチ・プログラム操作の改善

・複数項目の一括解除
・複数項目のシフト
・複数ファイルの一括読み込み
・画面サイズの変更

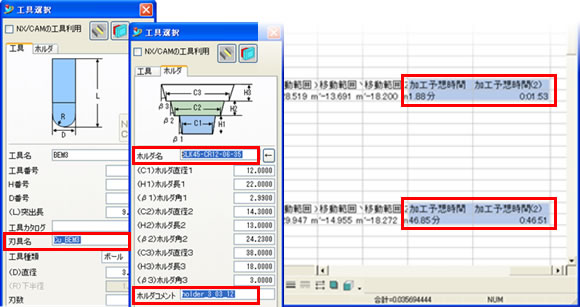

CSVへの出力情報を追加

刃具名、ホルダ名、ホルダコメントを出力できます。
コロン区切りの加工予想時間を出力できます。
Excelで、簡単に～時間～分～秒に表示変更可能です。
